產品名稱：815、830系列美標蝶閥
產品標簽：蝶閥，美標蝶閥
更新時間：2019/5/27 15:15:24
上一個產品： D21/61/81衛生級蝶閥
下一個產品：D373H三偏心多層次硬密封蝶閥
在線客服：
在線訂購：在線訂購
產品詳情
公稱通徑 |
DN（mm） |
830W |
830L |
2"～36" |
2"～36" |
||
公稱壓力 |
PN（Mpa） |
150Lb |
300Lb |
試驗壓力 |
強度試驗 |
3.0 |
7.5 |
密封試驗 |
2.2 |
5.5 |
|
適用介質 |
水、蒸汽、油品、海水等 |
||
適用溫度 |
-29℃～425℃ |
||
815、830系列美標蝶閥主要零件材料
零件名稱 |
材料 |
閥體 |
WCB、304、316、316SS、CF8M |
蝶板 |
WCB、304、316、316SS、CF8M |
閥桿 |
316、2Cr13、1Cr18Ni9Ti |
密封圈 |
316、氟塑料 |
填料 |
柔性石墨、氟塑料 |

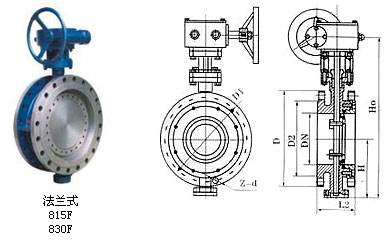

815、830系列美標蝶閥主要外形尺寸
美標815W系列
公稱通徑 |
結構長度 |
外形尺寸 |
連接尺寸 |
參考重量 |
|||||||
L |
L1 |
H |
H0 |
D |
D1 |
D2 |
M |
Z-d |
|||
2" |
50 |
43 |
108 |
110 |
345 |
152 |
120.5 |
92 |
M18 |
4-19 |
9 |
3" |
80 |
49 |
114 |
125 |
380 |
190 |
152.5 |
127 |
M18 |
4-19 |
11 |
4" |
100 |
56 |
127 |
145 |
415 |
229 |
190.5 |
157 |
M18 |
8-19 |
13 |
5" |
125 |
64 |
140 |
165 |
455 |
254 |
216 |
186 |
M20 |
8-22 |
16 |
6" |
150 |
70 |
140 |
175 |
545 |
279 |
241.5 |
216 |
M20 |
8-22 |
26 |
8" |
200 |
71 |
150 |
210 |
645 |
343 |
298.5 |
270 |
M20 |
8-22 |
34 |
10" |
250 |
76 |
160 |
250 |
695 |
406 |
362 |
324 |
M24 |
12-25 |
51 |
12" |
300 |
86 |
178 |
285 |
830 |
483 |
432 |
381 |
M24 |
12-25 |
72 |
14" |
350 |
92 |
190 |
320 |
900 |
533 |
476 |
413 |
M27 |
12-29 |
106 |
16" |
400 |
102 |
216 |
355 |
980 |
597 |
540 |
470 |
M27 |
16-29 |
133 |
18" |
450 |
114 |
222 |
380 |
1030 |
635 |
578 |
533 |
M30 |
16-32 |
176 |
20" |
500 |
127 |
229 |
415 |
1110 |
699 |
635 |
584 |
M30 |
20-32 |
190 |
24" |
600 |
154 |
267 |
475 |
1305 |
813 |
749.5 |
692 |
M33 |
20-35 |
394 |
30" |
750 |
165 |
292 |
580 |
1525 |
985 |
914 |
857 |
M33 |
28-35 |
476 |
32" |
800 |
190 |
318 |
630 |
1585 |
1060 |
978 |
914 |
M39 |
28-41 |
618 |
36" |
900 |
203 |
330 |
680 |
1765 |
1168 |
1085 |
1022 |
M39 |
32-41 |
762 |
美標815L系列
公稱通徑 |
結構長度 |
外形尺寸 |
連接尺寸 |
參考重量 |
|||||
L |
H |
H0 |
D1 |
D2 |
M |
Z-d |
|||
6" |
150 |
70 |
175 |
545 |
241.5 |
216 |
M20 |
8-22 |
28 |
8" |
200 |
71 |
210 |
615 |
298.5 |
270 |
M20 |
8-22 |
36 |
10" |
250 |
76 |
250 |
695 |
362 |
324 |
M24 |
12-25 |
53 |
12" |
300 |
86 |
285 |
830 |
432 |
381 |
M24 |
12-25 |
74 |
14" |
350 |
92 |
320 |
900 |
476 |
413 |
M27 |
12-29 |
110 |
16" |
400 |
102 |
355 |
980 |
540 |
470 |
M27 |
16-29 |
138 |
18" |
450 |
114 |
380 |
1030 |
578 |
533 |
M30 |
16-32 |
180 |
20" |
500 |
127 |
415 |
1110 |
635 |
584 |
M30 |
20-32 |
196 |
24" |
600 |
154 |
475 |
1305 |
749.5 |
692 |
M33 |
20-35 |
400 |
30" |
750 |
165 |
580 |
1525 |
914 |
857 |
M33 |
28-35 |
482 |
36" |
900 |
203 |
680 |
1765 |
1085 |
1022 |
M39 |
32-41 |
488 |
美標830W系列
公稱通徑 |
結構長度 |
外形尺寸 |
連接尺寸（標準值） |
參考重量（kg） |
||||||||
L |
L1 |
H |
H0 |
D |
D1 |
D2 |
M |
Z-d |
||||
2" |
50 |
43 |
108 |
110 |
345 |
165 |
127 |
92 |
M18 |
8-19 |
9 |
20 |
3" |
80 |
49 |
114 |
125 |
380 |
210 |
168 |
127 |
M20 |
8-22 |
12 |
29 |
4" |
100 |
56 |
127 |
145 |
415 |
254 |
200 |
157 |
M20 |
8-22 |
13 |
35 |
5" |
125 |
64 |
140 |
165 |
455 |
279 |
235 |
186 |
M20 |
8-22 |
18 |
40 |
6" |
150 |
70 |
140 |
175 |
545 |
318 |
270 |
216 |
M20 |
12-22 |
28 |
81 |
8" |
200 |
71 |
150 |
210 |
645 |
381 |
330 |
270 |
M24 |
12-26 |
37 |
94 |
10" |
250 |
76 |
160 |
250 |
695 |
445 |
387 |
324 |
M27 |
16-29 |
56 |
158 |
12" |
300 |
86 |
178 |
285 |
830 |
521 |
451 |
381 |
M30 |
16-32 |
79 |
183 |
14" |
350 |
92 |
190 |
320 |
900 |
584 |
514 |
413 |
M30 |
20-32 |
116 |
239 |
16" |
400 |
102 |
216 |
355 |
980 |
648 |
571 |
470 |
M33 |
20-35 |
146 |
302 |
18" |
450 |
114 |
222 |
380 |
1030 |
711 |
628 |
533 |
M33 |
24-35 |
193 |
346 |
20" |
500 |
127 |
229 |
415 |
1110 |
775 |
686 |
584 |
M33 |
24-35 |
209 |
434 |
24" |
600 |
154 |
267 |
475 |
1305 |
914 |
813 |
692 |
M39 |
24-41 |
433 |
638 |
30" |
750 |
165 |
292 |
580 |
1525 |
1092 |
997 |
857 |
M45 |
28-49 |
523 |
788 |
36" |
900 |
203 |
330 |
680 |
1765 |
1270 |
1168 |
1022 |
M50 |
32-53 |
838 |
1146 |
美標830L系列
公稱通徑 |
結構長度 |
外形尺寸 |
連接尺寸 |
參考重量（kg） |
|||||
L |
H |
H0 |
D1 |
D2 |
M |
Z-d |
|||
6" |
150 |
76 |
175 |
545 |
270 |
216 |
M20 |
12-22 |
29 |
8" |
200 |
89 |
210 |
615 |
330 |
270 |
M24 |
12-26 |
38 |
10" |
250 |
114 |
250 |
695 |
387 |
324 |
M27 |
16-29 |
58 |
12" |
300 |
114 |
285 |
830 |
451 |
381 |
M30 |
16-32 |
81 |
14" |
350 |
127 |
320 |
900 |
514 |
413 |
M30 |
20-32 |
119 |
16" |
400 |
140 |
355 |
980 |
591 |
470 |
M33 |
24-35 |
149 |
18" |
450 |
152 |
380 |
1030 |
628 |
533 |
M33 |
24-35 |
198 |
20" |
500 |
152 |
415 |
1110 |
686 |
584 |
M33 |
24-35 |
215 |
24" |
600 |
178 |
475 |
1305 |
813 |
692 |
M39 |
24-41 |
436 |
30" |
750 |
229 |
580 |
1525 |
997 |
857 |
M45 |
28-49 |
528 |
36" |
900 |
241 |
680 |
1765 |
1168 |
1022 |
M50 |
32-52 |
843 |
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
