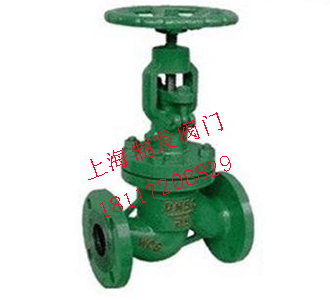

NKJ41H法蘭真空截止閥，該系列閥門適用于工作溫度≤425℃和≤550℃，工作介質為水、空氣、蒸汽的管路上，作為起 閉裝置。尤其適用于火電廠汽機冷凝和真空負壓系統，起到真空密封隔離作用。本系列閥門連接形式分法蘭、焊接兩種，驅動方式有手動、電動兩種。

NKJ41H法蘭真空截止閥結構特點

1、產品按JB/T3595標準設計制造，滿足電站設備配套使用要求。

2、設計了真空密封結構填料室，隔離真空可靠。

3、閥桿經調質及表面氮化處理，有良好的抗腐蝕性，抗擦傷和耐磨性。

4、法蘭墊片采用復合材料，膨脹系數大，氣密性能好，保證系統與大氣隔離可靠。

5、倒密封采用不銹鋼螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，倒密封可靠。填料更換和維修可在不停機情況下進行，方便快捷不影響系統運行。

NKJ41H法蘭真空截止閥零件材料

閥 體	25、WCB	Cr5Mo
閥 蓋	25、WCB	Cr5Mo
支 架	25、WCB	Cr5Mo
閥 瓣	2Cr13、WCB	Cr5Mo
閥 桿	2Cr13	38CrMoAL、25Cr2MoV
閥 座	25、304	304
密封環	膨脹柔性石墨
填 料	膨脹柔性石墨
閥桿螺母	ZCuA110Fe3

法蘭真空截止閥主要尺寸及重量

公稱通徑 DN/mm	公稱壓力 PN/MPa	主要外形尺寸和連接尺寸/mm
		L	H	D	D0	D1	L1	α	W
1O	4.0	130	245	36	11	18.4	1O	-	120
15		130	245	36	16	22.5	1O	-	120
20		150	265	44	21	28.5	11	-	160
25		160	270	48	26	34.5	12	-	200
32		180	285	48	34	-	-	37o30'	200
40		200	320	55	40	-	-	37o30'	240
50		230	365	64	48	-	-	37o30'	320
65		290	41O	82	66	-	-	37o30'	300
80		31O	430	95	78	-	-	37o30'	300
100		350	470	117	1OO	-	-	37o30'	350
125		400	500	143	126	-	-	37o30'	350
150		480	533	167	150	-	-	37o30'	400
1O	6.4	130	245	36	1O	18.4	1O	-	120
15		130	245	36	15	22.5	1O	-	120
20		150	265	44	20	28.5	11	-	160
25		160	270	48	25	34.5	12	-	200
32		180	280	48	33	-	-	37o30'	200
40		200	320	55	39	-	-	37o30'	240
50		230	365	64	48	-	-	37o30'	320
65		290	41O	82	65	-	-	37o30'	320
80		31O	430	95	76	-	-	37o30'	360
100		350	470	117	98	-	-	37o30'	400
125		480	500	143	123	-	-	37o30'	400
150		480	533	167	148	-	-	37o30'	500
1O	10.O	130	245	36	1O	18.4	1O	-	120
15		130	245	36	14	22.5	1O	-	120
20		150	265	44	20	28.5	11	-	160
25		160	270	48	25	34.5	12	-	200
32		180	285	48	32	-	-	37o30'	200
40		200	320	55	38	-	-	37o30'	240
50		230	355	64	48	-	-	37o30'	320
65		290	41O	82	63	-	-	37o30'	320
80		31O	430	95	74	-	-	37o30'	360
1OO		350	470	117	97	-	-	37o30'	400
125		400	500	143	123	-	-	37o30'	400
150		480	533	167	148	-	-	37o30'	500

注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
