產品名稱：Q21F外螺紋球閥
產品標簽：球閥，外螺紋球閥
更新時間：2019/6/7 16:52:29
上一個產品： QJ41M/F高溫硬密封球閥
下一個產品：Q46F四通換向球閥
在線客服：
在線訂購：在線訂購
產品詳情
Q21F外螺紋球閥產品概述：
外螺紋球閥公稱壓力:1.6-6。4MPa 適用溫度范圍:2-20~232℃~350℃ 適用介質:水、油、氣及某些腐蝕性液體。
Q21F外螺紋球閥主要零件材料
零件名稱 |
閥體 |
球體、閥桿 |
手柄 |
密封圈 |
墊片、填料 |
Q21F-16C Q21F-25C Q21F-40C Q21F-64C |
A105、45 |
1Cr18/1Cr18Ni9Ti |
不銹鋼SS304 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
Q21F-16P Q21F-25P Q21F-40P Q21F-64P |
1Cr18Ni9Ti |
SS304/1Cr18Ni9Ti |
|||
Q21F-16R Q21F-25R Q21F-40R Q21F-64R |
SS316/Cr18Ni12Mo2Ti |
SS316/Cr18Ni12Mo2Ti |

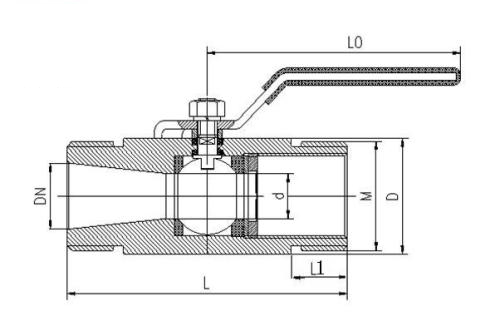

Q21F外螺紋球閥主要外形尺寸
公稱直徑 |
尺寸 |
|||||
d |
L |
L1 |
M |
Lo |
Q61對焊接頭總長 |
|
6 |
8 |
85 |
15 |
20×1.5 |
110 |
166 |
10 |
10 |
85 |
16 |
24×1.5 |
110 |
166 |
15 |
10 |
85 |
18 |
30×2 |
110 |
172 |
20 |
13 |
90 |
18 |
36×2 |
110 |
187 |
25 |
17 |
100 |
20 |
42×2 |
110 |
227 |
32 |
22 |
120 |
20 |
52×2 |
150 |
235 |
40 |
25 |
135 |
25 |
60×3 |
150 |
255 |
50 |
32 |
140 |
25 |
72×3 |
150 |
291 |
 |
注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
