當前的位置：閥門 > 產品中心 > 球閥

產品名稱：PQ340F上裝式偏心半球閥

產品標簽：球閥，上裝式偏心半球閥

更新時間：2019/6/8 11:23:57

上一個產品： Q44F三通球閥

下一個產品：Q11F三片式手柄球閥

在線客服：

在線訂購：在線訂購

產品詳情

PQ340F上裝式偏心半球閥產品概述：

上裝式偏心半球閥利用偏心閥體，偏心球體和閥座，閥桿作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好的密封目的。閥門的球體和閥座完全脫離，消除了密封圈的磨損，克服了傳統球體閥座與球體密封面始終磨損的問題，非金屬彈性材料被嵌入金屬座中，閥座金屬面受到良好的保護。上裝式偏心半球閥特別適用于鋼鐵業，鋁業，纖維，微小固體顆粒，紙漿，煤灰，石油氣等介質。

PQ340F上裝式偏心半球閥產品特點

1、其結構采用偏心契緊原理通過傳動機構達到閘緊、調節、關閉的目的，密封副是金屬面環帶硬面接觸密封，雙偏心結構在開啟時閥芯位于藏球室內，流通截面大，且閥門不被沖刷，關閉時閥芯不被沖刷，開啟時閥芯球面沿閥座漸進，有效地切除結垢障礙，實現可靠密封。它對兩相混流易結垢固體析出的混流輸送特別有效

2、閥門的半球用雙金屬，母材上堆焊不同的合金，閥座也作相應堆焊經特殊的處理，密封面組合成防腐、耐磨、高強度等各種類型，滿足不同場合需求

3、密封嚴密、輸送有害氣體可達零泄露

4、密封副的閥芯留有補償量、當閥做磨損后，關閉時再轉動少許，任能可靠密封，延長了使用壽命。此外，用戶將壓緊螺母擰掉，調整或更換后閥座仍可用，避免了閥門密封失效后，整臺報廢的弊端

因堆焊不同合金（或組合球）雙金屬密封副的選配可以用于耐磨、耐腐蝕、耐高溫且要求嚴格密封的工況

1、通用閥：規格型號DN40-600。適用于污水處理、紙漿、城市采暖供熱等要求嚴緊的場合

2、油化工專用閥：規格DN40-600。適用于原油、重油等各類油品、化工行業弱腐蝕、二相混流介質

3、煤氣專用閥：規格DN40-600。適用于煤氣、天然氣、液化氣的輸送控制

4、料漿專用閥：規格DN40-600。適用于液態、固態兩相混流或液態輸送中化學反應有結晶析出或結垢的工業管道輸送

5、煤粉灰渣專用閥：規格DN40-600。適用于電廠、水力除渣或氣態輸送管道的控制

PQ340F上裝式偏心半球閥執行標準

設計：GB12237－89

法蘭連接：GB/T17241.6998、GB/T9115（鋼制）

結構長度：GB12221－89

PQ340F上裝式偏心半球閥主要零件材料

名稱	材質
閥體	QT450、WCB、ZG20CrMo、ZG1Cr18Ni9Ti
閥軸	2Cr13、1Cr13
閥瓣	合金滲氮鋼、滲氮不銹鋼、耐磨鋼
閥座	合金滲氮鋼、滲氮不銹鋼、耐磨鋼
軸承	鋁青銅、FZ復合材料
填料	聚四氟乙烯、柔性石墨

PQ340F上裝式偏心半球閥性能參數

公稱壓力（Mpa）	0.6	1.0	1.6	2.5	4.0
公稱通經（mm）	40-600	40-600	40-600	40-600	40-600
密封試驗壓力（Mpa）	0.66	1.1	1.76	2.75	4.4
殼體試驗壓力（Mpa）	0.9	1.5	2.4	3.75	6.0
適用溫度（℃）	－29～300、－29～425、－29～540
適用介質	清水、海水、污水、酸堿等液體、料漿、蒸汽、燃氣、油類
驅動方式	手動、電動、氣動
連接形式	法蘭連接、對夾連接
安裝方式	立式安裝、臥式安裝

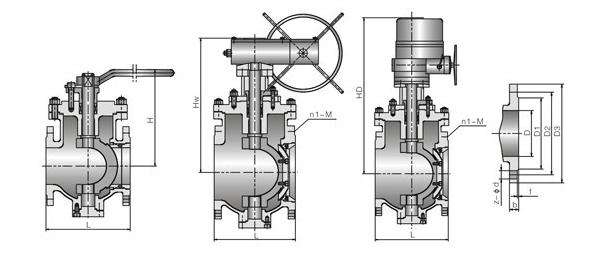

PQ340F上裝式偏心半球閥主要外形尺寸

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	尺寸
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	d1	L	D	D1	D2	D6	f	f2	b	Z-φd	H1	H2
1.6	25	25	150	115	85	65	-	2	-	14	44	-	75
	32	32	165	135	100	78	-	2	-	16	48	-	105
	40	40	180	145	110	85	-	3	-	16	48	-	95
	50	50	200	160	125	100	-	3	-	16	48	-	107
	65	65	220	180	145	120	-	3	-	18	48	-	142
	80	80	250	195	160	135	-	3	-	20	88	-	152
	100	100	280	215	180	155	-	3	-	20	88	-	178
	125	125	320	245	210	185	-	3	-	22	88	-	252
	150	150	360	280	240	210	-	3	-	24	8-23	-	272
	200	200	400	335	295	265	-	3	-	26	12-23	-	342
2.5	25	25	150	115	85	65	-	2	-	16	44	-	75
	32	32	165	135	100	78	-	2	-	18	48	-	85
	40	40	180	145	110	85	-	3	-	18	48	-	95
	50	50	200	160	125	100	-	3	-	20	48	-	107
	65	65	220	180	145	120	-	3	-	22	88	-	142
	80	80	250	195	160	135	-	3	-	24	88	-	152
	100	100	280	230	190	160	-	3	-	28	8-23	-	178
	125	125	320	270	220	188	-	3	-	30	8-25	-	252
	150	150	360	300	250	218	-	3	-	34	8-25	-	272
	200	200	400	360	310	278	-	3	-	34	12-25	-	342
4.0	25	25	150	115	85	65	58	2	4	16	44	-	75
	32	32	180	135	100	78	66	2	4	18	48	-	107
	40	40	200	145	110	85	76	3	4	18	48	-	95
	50	50	220	160	125	100	88	3	4	20	48	-	107
	65	65	250	180	145	120	110	3	4	22	88	-	142
	80	80	280	195	160	135	121	3	4	22	88	-	152
	100	100	320	230	190	160	150	3	4.5	24	8-23	-	178
	125	125	400	270	220	188	176	3	4.5	28	8-25	-	252
	150	150	400	300	250	218	204	3	4.5	30	8-25	-	272
	200	200	502	375	320	282	260	3	4.5	38	12-30	-	342

注：以上的產品介紹，參數，圖片，數據僅用于參考，如果需更準確的資料請咨詢公司技術服務熱線：18117208829
